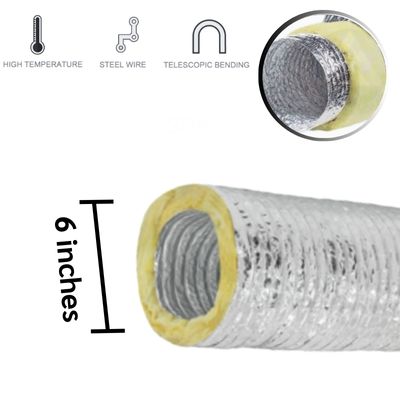

ท่อลมหุ้มฉนวนใยแก้ว 6X10 เมตร
ท่ออลูมิเนียมฟอยล์หุ้มฉนวนใยแก้ว เป็นท่อส่งลมที่ออกแบบมาเพื่อลดการสูญเสียความเย็นและป้องกันการควบแน่นของไอน้ำ โดยโครงสร้างหลักทำจากอลูมิเนียมฟอยล์หลายชั้นเสริมความแข็งแรง และหุ้มด้วยฉนวนใยแก้วหนาประมาณ 25 มม. ช่วยป้องกันการถ่ายเทความร้อนระหว่างอากาศภายในท่อกับสภาพแวดล้อมภายนอก

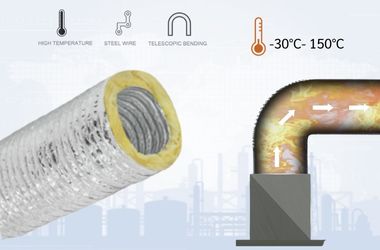

คุณสมบัติการทนต่ออุณหภูมิการใช้งาน
ท่อลมอลูมิเนียมฟอยล์หุ้มฉนวนใยแก้วเป็นท่อส่งลมแบบอ่อนที่ประกอบด้วยชั้นฟอยล์อลูมิเนียมด้านนอกและด้านใน และมีชั้นฉนวนใยแก้วคั่นกลาง (มักหนา 20–50 มม. ตามสเปค) ทำให้ตัวท่อเป็นทั้งท่อส่งลมและตัวกันความร้อนในชิ้นเดียว เหมาะสำหรับระบบ HVAC, ระบบระบายอากาศในครัว และการต่อกับ AHU/Pump เนื่องจากให้ทั้งการนำอากาศและการแยกเชิงความร้อนได้พร้อมกัน
โครงสร้างอลูมิเนียมฟอยล์
ท่อลมอลูมิเนียมโครงสร้างฟอยล์ด้านนอกทำหน้าที่เป็นเกราะป้องกันความชื้น ฝุ่น และไอน้ำ โดยผิวฟอยล์ยังสะท้อนความร้อนได้ดี ช่วยลดการถ่ายเทความร้อนระหว่างอากาศภายในท่อและสภาพแวดล้อมภายนอก ส่วนฉนวนใยแก้วลดการสูญเสียพลังงาน (ความร้อนหรือความเย็น) ทำให้รักษาอุณหภูมิอากาศภายในท่อได้ใกล้เคียงกับค่าที่ต้องการมากขึ้น คุณสมบัติเด่นของฉนวนใยแก้วที่ใช้หุ้มท่อคือความหนา 25 มม. และความหนาแน่น 16–32 กก./ลบ.ม. ซึ่งเป็นค่ามาตรฐานที่เหมาะสมต่อการใช้งานทั้งในระบบปรับอากาศและระบบระบายอากาศของอาคารและโรงงานอุตสาหกรรม
- การป้องกันความร้อน ความหนา 25 มม. ของฉนวนใยแก้วช่วยลดการถ่ายเทความร้อนจากอากาศภายในท่อออกสู่ภายนอก และในทางกลับกันก็ช่วยป้องกันไม่ให้อากาศร้อนภายนอกเข้ามามีผลต่อการไหลเวียนของอากาศเย็นภายในท่อ ทำให้ระบบปรับอากาศทำงานได้อย่างมีประสิทธิภาพและประหยัดพลังงานมากขึ้น
- การลดการควบแน่น (Condensation) ด้วยความหนาและความหนาแน่นที่เหมาะสม ฉนวนใยแก้วช่วยป้องกันการเกิดหยดน้ำจากการควบแน่นของไอน้ำ ซึ่งมักเกิดขึ้นเมื่อมีความแตกต่างของอุณหภูมิสูง โดยเฉพาะในท่อที่ใช้ส่งลมเย็น การลดการควบแน่นนี้ช่วยป้องกันความเสียหายต่ออาคารและลดความเสี่ยงต่อเชื้อราและความชื้นสะสม
- การดูดซับเสียงรบกวน ฉนวนใยแก้วที่มีความหนา 25 มม. และความหนาแน่น 16–32 กก./ลบ.ม. มีคุณสมบัติในการดูดซับเสียง ทำให้เสียงการไหลของอากาศหรือเสียงจากเครื่องจักรที่ส่งผ่านท่อลดลง จึงช่วยให้ระบบทำงานเงียบลงและสร้างสภาพแวดล้อมที่น่าอยู่มากขึ้น
ตัวอย่างผลงาน - ส่งมอบตูู้ไฟฟ้ากรุงเทพ และต่างจังหวัด
ตัวอย่างผลงาน - ส่งมอบตูู้ไฟฟ้ากรุงเทพ และต่างจังหวัด

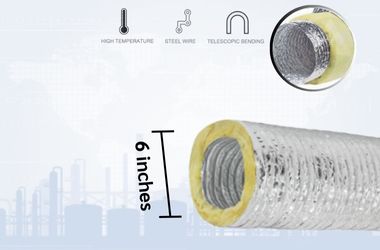

ท่อลมหุ้มฉนวนใยแก้วที่มีความหนาเพียงพอ
ท่อลมหุ้มฉนวนใยแก้ว คือการป้องกันไม่ให้ไอน้ำในอากาศเปลี่ยนเป็นหยดน้ำบนผิวท่อ ซึ่งมักเกิดขึ้นเมื่อ อุณหภูมิผิวท่อเย็นกว่าจุดน้ำค้าง (dew point) ของอากาศรอบข้าง ใช้ฉนวนใยแก้วที่มีความหนาเพียงพอ (เช่น 25 มม.) เพื่อเพิ่มความต้านทานความร้อน ลดการถ่ายเทความเย็นจากอากาศภายในท่อออกไปสู่ผิวด้านนอก ทำให้ผิวท่ออุ่นขึ้นและไม่ต่ำกว่าจุดน้ำค้าง ติดฟอยล์อลูมิเนียม/ลามิเนตเป็น vapor barrier ซีลรอยต่อให้แน่น เพื่อป้องกันไอน้ำซึมผ่านฉนวนเข้าสู่ผิวท่อ
5) แนวทางปฏิบัติในการออกแบบเพื่อลดการควบแน่น (เชิงปฏิบัติ — ทำได้จริง)
เลือกฉนวนที่มีความหนาและ R เพียงพอ ใช้ฉนวนใยแก้ว 25 มม. (R ≈ 0.625 m²K/W) เป็นค่าพื้นฐาน หากสภาพแวดล้อมชื้นมากหรือมีความแตกต่างอุณหภูมิสูง ให้เพิ่มความหนาเป็น 50 มม. หรือใช้วัสดุที่ k ต่ำกว่า
ติดตั้งฟอยล์ลามิเนตเป็น vapor/air barrier และซีลรอยต่อ ผิวฟอยล์ (foil facing) ทำหน้าที่เป็นเกราะไอน้ำ (vapor barrier) แต่ต้อง ปิดผนึกรอยต่อด้วยเทปฟอยล์คุณภาพ เพื่อให้ต่อเนื่องและไม่มีการรั่วของไอน้ำผ่านรอยต่อ
ลดจุดต่อและรอยรั่ว (minimise penetrations & joints) ออกแบบให้ท่อยาวพอดี ตัดแบ่งให้พอดีพื้นที่ เพื่อลดข้อต่อ เพราะจุดต่อคือจุดที่ไอน้ำแทรกและเกิดการควบแน่นได้ง่าย
- หลีกเลี่ยง thermal bridging (สะพานความร้อน) เวลายึดท่อกับโครงสร้าง ให้ใช้แผ่นรองที่เป็นฉนวนหรือช่วงการยึดที่มี thermal break เพื่อไม่ให้ความเย็นส่งผ่านไปยังโครงสร้าง
จัดระเบียบการรองรับและความลาดเอียง (drain & slope) หากทางท่อมีแนวรับไอน้ำ ให้เผื่อช่องระบายหรือ slope เล็กน้อยเพื่อให้หยดน้ำไหลไปยังถาดรองและท่อระบายน้ำ
ควบคุมความชื้นในพื้นที่ (HVAC control) ลด RH ในพื้นที่โดยรวมด้วยการระบาย/ลดความชื้น (dehumidifier) หรือปรับการทำงานของระบบปรับอากาศ เพื่อให้ dew point ลดลง
ถ้าจำเป็น ใช้ heating trace หรือ wrap heater ในกรณีท่อภายนอกหรือพื้นที่ที่ RH สูงมาก สามารถติดสายทำความร้อนรอบท่อเพื่อให้ผิวท่ออุ่นขึ้นเกินจุดน้ำค้าง
ป้องกันกลไกทางกลและรอยถลอกครอบท่อด้วยชั้นคลุม (protective cladding) เช่น แผ่นอลูมิเนียม หรือ PVC jacket เพื่อป้องกันการฉีกของฟอยล์ซึ่งจะทำให้ vapor barrier เสียหาย
การป้องกันการควบแน่นและการสะสมของน้ำภายในระบบท่อลม
การออกแบบท่อลมหุ้มฉนวนใยแก้วห้มี slope และจุดระบายน้ำ เป็นแนวทางสำคัญในการป้องกันการควบแน่นและการสะสมของน้ำภายในระบบท่อลม ซึ่งช่วยลดความเสียหายต่ออาคารและระบบ HVAC ผลลัพธ์ของการลดการควบแน่นคือท่อจะ ไม่เกิดน้ำหยด คราบความชื้น หรือเชื้อรา ลดความเสียหายต่ออาคารและอุปกรณ์ เพิ่มอายุการใช้งานของระบบ HVAC และรักษาประสิทธิภาพการไหลของอากาศได้เต็มที่
1. หลักการ slope ของท่อ
การติดตั้งท่อควรให้มีความลาดเอียงเล็กน้อยไปทางจุดระบายน้ำ โดยทั่วไปแนะนำ slope ประมาณ 1–2% ของความยาวท่อ เพื่อให้หยดน้ำที่เกิดจาก condensation สามารถไหลลงไปยังจุดระบายได้ง่าย
2. การกำหนดจุดระบายน้ำ
ควรวาง drain point หรือ drain pan ในตำแหน่งต่ำสุดของท่อแต่ละเส้น โดยเฉพาะท่อแนวนอนและท่อใต้ฝ้า เพื่อให้หยดน้ำที่เกิดขึ้นไหลลงสู่ถาดรับและท่อระบายน้ำโดยตรง
3. การติดตั้ง drain connection
จุดระบายน้ำควรเชื่อมต่อกับ ท่อ PVC ขนาดเล็ก หรือถาดรองน้ำที่ต่อไปยังท่อระบายน้ำหลัก เพื่อให้การระบายมีประสิทธิภาพ และป้องกันการย้อนกลับของน้ำเข้าสู่ท่อ
4. การตรวจสอบ slope ระหว่างติดตั้ง
ก่อนปิดฝ้าเพดานหรือคลุมฉนวน ควรใช้ ระดับน้ำหรือระดับเลเซอร์ ตรวจสอบ slope ของท่อให้เป็นไปตามมาตรฐาน เพื่อให้แน่ใจว่าน้ำสามารถไหลได้โดยไม่เกิดการสะสม
5. การป้องกันรอยรั่วและสะพานความร้อน
เมื่อสร้าง slope และติดตั้ง drain point ต้องมั่นใจว่าการซีลรอยต่อของท่อและฉนวนแน่น ไม่มีรอยรั่ว และหลีกเลี่ยงการสัมผัสกับโครงสร้างที่เป็นสะพานความร้อน (thermal bridge) ซึ่งอาจทำให้เกิด condensation เพิ่ม
6. การบำรุงรักษาและตรวจสอบ
หลังการติดตั้ง ควรตรวจสอบ drain point และ slope เป็นระยะ ๆ ทุก 6–12 เดือน เพื่อให้แน่ใจว่าท่อไม่อุดตัน น้ำสามารถไหลออกได้สะดวก และระบบท่อลมยังคงทำงานเต็มประสิทธิภาพ ลดปัญหาการเกิดเชื้อราและความเสียหายจากความชื้น
สรุปการใช้งานและการบำรุงรักษา
ท่อลมหุ้มฉนวนใยแก้วเป็นท่อส่งลมสำหรับระบบปรับอากาศ (HVAC) และระบบระบายอากาศที่ต้องการควบคุมอุณหภูมิและป้องกันการควบแน่น ตัวท่อประกอบด้วย ฟอยล์อลูมิเนียม 3 ชั้น หุ้มฉนวนใยแก้วหนา 25 มม. ความหนาแน่น 16–32 กก./ลบ.ม. ช่วยลดการสูญเสียความเย็นและความร้อน ป้องกัน condensation และลดเสียงรบกวนจากการไหลของอากาศ เหมาะสำหรับการส่งลมเย็น/ร้อนในบ้านพักอาศัย อาคารสำนักงาน ครัวเชิงพาณิชย์ ห้องเย็น หรือโรงงานอุตสาหกรรม ช่วยให้ระบบระบายอากาศทำงานมีประสิทธิภาพ และยืดอายุการใช้งานของเครื่องปรับอากาศและอุปกรณ์ที่เกี่ยวข้อง
