ท่อลมแอร์หุ้มฉนวน 16K (ใยแก้วหนา 25 มิล)

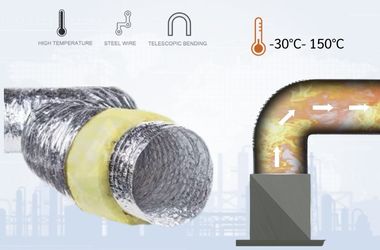

ท่อลมแอร์หุ้มฉนวน คือ ท่อที่ออกแบบมาสำหรับงานระบบปรับอากาศ (Air Duct) โดยเฉพาะ เพื่อช่วยในการส่งลมเย็นอย่างมีประสิทธิภาพ และลดการสูญเสียพลังงาน โครงสร้างประกอบด้วยท่ออลูมิเนียมฟอยล์ด้านใน เสริมด้วยลวดสปริงเพื่อความแข็งแรง หุ้มด้วยฉนวนใยแก้วความหนา 25 มม. ที่มีค่าความหนาแน่น 16K ซึ่งช่วย ลดการรั่วไหลของอากาศ ป้องกันการควบแน่น
โครงสร้างโดยรวมท่อลมแอร์หุ้มฉนวน 5 นิ้ว 10 เมตร
ท่อลมหุ้มฉนวน 16K (ใยแก้วหนา 25 มิล) ขนาด 5 นิ้ว 10 เมตร มีโครงสร้างหลายชั้นที่ออกแบบเพื่อการใช้งานด้านปรับอากาศโดยเฉพาะ เริ่มจาก ท่ออลูมิเนียมฟอยล์ 3 ชั้น ที่มีความแข็งแรง รองรับแรงดันลมและทนต่อการบิดงอ ถัดมาคือ ชั้นฉนวนใยแก้วหนา 25 มิล ที่ช่วยป้องกันการสูญเสียความเย็น ลดการควบแน่นของหยดน้ำ และเพิ่มประสิทธิภาพการประหยัดพลังงาน ด้านนอกหุ้มด้วย ชั้นฟอยล์เคลือบลามิเนต เพื่อป้องกันความชื้น น้ำมัน ฝุ่น และการฉีกขาด ทำให้ท่อมีอายุการใช้งานยาวนาน และเหมาะสำหรับระบบปรับอากาศทั้งในบ้านและงานเชิงพาณิชย์ เช่น อาคารสำนักงาน ร้านอาหาร หรือโรงงานอุตสาหกรรม
สมรรถนะทางความร้อนและการป้องกันการควบแน่น
ท่อลมอลูมิเนียมหุ้มฉนวน 16K มาจาก ชั้นใยแก้วหนา 25 มิล ที่มีคุณสมบัติเป็นฉนวนกันความร้อน ลดการถ่ายเทอุณหภูมิระหว่างอากาศเย็นภายในท่อกับอากาศภายนอกได้อย่างมีประสิทธิภาพ ช่วยรักษาความเย็นให้คงที่และลดการสูญเสียพลังงาน นอกจากนี้ยังช่วย ป้องกันการควบแน่น ที่มักเกิดเป็นหยดน้ำบนผิวท่อเมื่ออากาศเย็นสัมผัสกับความร้อนภายนอก ทำให้ป้องกันปัญหาน้ำหยด ความชื้นสะสม และการเกิดเชื้อรา จึงทำให้ระบบปรับอากาศทำงานได้เต็มประสิทธิภาพและมีอายุการใช้งานยาวนานขึ้น
ชั้นฉนวนใยแก้ว (Fiberglass insulation — 25 mm, “16K”)
- เป็นชั้นใยแก้ว (glass wool) หนา 25 มม. ที่มีความหนาแน่นตามรหัส “16K” (โดยทั่วไปใช้เรียกความหนาแน่น/เกรดของฉนวน — มักอ้างเป็นประมาณ 16 kg/m³ ขึ้นกับผู้ผลิต)
- หน้าที่หลัก: ลดการแลกเปลี่ยนความร้อน (ลดการสูญเสียความเย็น/ความร้อน) ซับเสียง (ลดเสียงการไหลของลม และแรงสั่นสะเทือน) และเพิ่มประสิทธิภาพเชิงพลังงานของระบบ
แผ่นแจ็คเก็ต/แจ็กเก็ตภายนอก (Outer jacket / vapor barrier)
- วัสดุที่ใช้มีหลายแบบ เช่น ฟอยล์อะลูมิเนียมที่เคลือบลามิเนต, โพลีเอสเตอร์, หรือ PE-coated films
- หน้าที่: เป็น vapor barrier ป้องกันความชื้นและการควบแน่น (condensation) ป้องกันฝุ่น น้ำมัน และการฉีกขาดเชิงกลภายนอก รวมถึงให้ความสวยงามและป้องกันรังสี UV (ถ้าผิวแจ็กเก็ตออกแบบให้ทนนอกอาคาร)
ตัวอย่างผลงาน - ส่งมอบตูู้ไฟฟ้ากรุงเทพ และต่างจังหวัด
ตัวอย่างผลงาน - ส่งมอบตูู้ไฟฟ้ากรุงเทพ และต่างจังหวัด

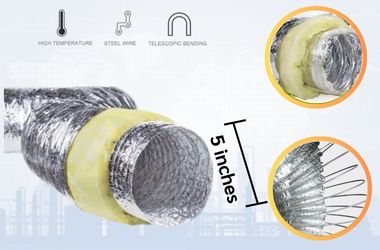

ท่อลมแอร์หุ้มฉนวน 16K คืออะไร?
ท่อส่งลมเย็นที่มีการเสริมฉนวนกันความร้อนรอบตัวท่อ โดยใช้ฉนวนใยแก้ว (Glasswool) ความหนา 25 มิลลิเมตร ความหนาแน่น 16 กิโลกรัมต่อลูกบาศก์เมตร ทำหน้าที่ลดการสูญเสียความเย็นและป้องกันการเกิดเหงื่อหรือน้ำหยดที่ผิวท่อ ซึ่งเป็นปัญหาที่พบบ่อยในงานแอร์ทั่วไป โดยโครงสร้างท่อจะประกอบด้วยชั้นฟอยล์อะลูมิเนียมด้านนอก ฉนวนใยแก้วท่อชนิดนี้มีคุณสมบัติเด่นหลายอย่าง เช่น สามารถป้องกันการควบแน่น ลดความร้อนจากภายนอกเข้าสู่ระบบท่อ ช่วยรักษาอุณหภูมิของลมเย็นได้อย่างมีประสิทธิภาพ อีกทั้งยังช่วยลดเสียงรบกวนจากการไหลของลมภายในท่อได้ด้วย จึงถือว่าเป็นท่อที่ตอบโจทย์งานระบบปรับอากาศทั้งในบ้านพักอาศัย อาคารสำนักงาน ห้างสรรพสินค้า และโรงงานอุตสาหกรรม
ไลน์เนอร์ภายใน (Inner liner)
- มักเป็นฟอยล์อะลูมิเนียมเรียบหรือฟอยล์อะลูมิเนียมที่ผ่านกระบวนการให้เรียบ (smooth aluminum foil).
- หน้าที่: ให้ผิวน้ำหนักเบาและเรียบสำหรับการไหลของอากาศ ลดการสูญเสียแรงดันภายในท่อ และเป็นชั้นกันการซึมผ่านของอากาศ/ฝุ่นจากภายในท่อไปยังฉนวน
เกลียวเสริมความแข็ง (Spiral reinforcement / spring wire)
- เส้นลวดเหล็กชุบสังกะสีหรือสปริงโลหะที่พันเป็นเกลียวระหว่างชั้นไลน์เนอร์กับฉนวน
- หน้าที่: คงรูปท่อ ให้ความสามารถรับแรงดันบวก/ลบ ไม่ยุบตัวเมื่อมีแรงดัน และให้ความยืดหยุ่นในการดัดโค้ง
ชั้นฉนวนใยแก้ว (Fiberglass insulation — 25 mm, “16K”)
- เป็นชั้นใยแก้ว (glass wool) หนา 25 มม. ที่มีความหนาแน่นตามรหัส “16K” (โดยทั่วไปใช้เรียกความหนาแน่น/เกรดของฉนวน — มักอ้างเป็นประมาณ 16 kg/m³ ขึ้นกับผู้ผลิต)
- หน้าที่หลัก: ลดการแลกเปลี่ยนความร้อน (ลดการสูญเสียความเย็น/ความร้อน) ซับเสียง (ลดเสียงการไหลของลม และแรงสั่นสะเทือน) และเพิ่มประสิทธิภาพเชิงพลังงานของระบบ
การป้องกันการควบแน่นและน้ำหยด
หนึ่งในปัญหาใหญ่ของระบบท่อแอร์คือการเกิดหยดน้ำตามผิวท่อ ซึ่งอาจไหลลงมาเลอะพื้นหรือทำลายฝ้าเพดานได้ การใช้ท่อดักแอร์หุ้มฉนวน 16K ช่วยแก้ปัญหานี้ได้อย่างมีประสิทธิภาพ เพราะฉนวนใยแก้วจะทำหน้าที่ป้องกันความร้อนจากภายนอกเข้าสู่ท่อ ลดโอกาสเกิดจุดที่อุณหภูมิลดต่ำจนถึงจุดน้ำค้าง ช่วยให้ระบบปรับอากาศทำงานได้เต็มประสิทธิภาพ เนื่องจากลมเย็นที่ส่งผ่านท่อจะไม่สูญเสียความเย็นไปกับสภาพแวดล้อมภายนอก ทำให้เครื่องปรับอากาศไม่ต้องทำงานหนักเกินไป ส่งผลให้ประหยัดพลังงานและช่วยลดค่าไฟฟ้าในระยะยาว
วิธีติดตั้งท่อลมแอร์หุ้มฉนวนใยแก้วให้ได้ประสิทธิภาพสูงสุด
1) เตรียมงานและความปลอดภัย
- ตรวจสเปก: ขนาดท่อ (4–24”), ช่วงอุณหภูมิ, แรงดันสูงสุด, ความเร็วลม, รัศมีโค้งขั้นต่ำที่ผู้ผลิตแนะนำ
- เครื่องมือหลัก: คัตเตอร์/เลื่อย, คีมตัดลวด, แคลมป์โลหะ (worm-gear), เทปฟอยล์เกรดงานท่อลม/มาสติกซีล, แฮงเกอร์/สายรัดกว้าง ≥25 มม.
- PPE: ถุงมือ, แว่นตา, หน้ากากกันฝุ่นไฟเบอร์ เพื่อป้องกันเส้นใยแก้วฟุ้งกระจาย
2) วางแผนเส้นทางท่อ
- เลือกเส้นทาง สั้นและโค้งน้อยที่สุด ลดแรงต้านการไหล
- รัศมีโค้ง (bend radius) ควร ≥ 1.5–2 × เส้นผ่านศูนย์กลางท่อ (D); ยิ่งกว้าง ยิ่งสูญเสียน้อย
- เว้นท่อตรงก่อน/หลังพัดลม–หัวจ่ายอย่างน้อย 3–5 × D เพื่อให้ลมไหลนิ่ง ลดเสียงและสั่น
- หลีกเลี่ยง “S-curve” และการบิดเกลียวของท่อ เพราะทำให้แรงดันตกคร่อมสูง
3) ตัดและเตรียมปลายท่อ
- ใช้คัตเตอร์กรีด เฉพาะแจ็กเก็ตนอกและฉนวน รอบท่อ จากนั้นพับฉนวนถอยหลัง เผยแกนฟอยล์ด้านใน
- ใช้คีมตัดลวดตัดเกลียวสปริงให้เรียบ ขัดคม/พับปลายเล็กน้อยกันบาด
- เช็ดคอท่อ/ข้อต่อให้แห้ง–สะอาด เพื่อให้ซีลยึดติดดี
4) เทคนิคการต่อท่อแบบ “ซีลสามชั้น”
- ชั้นแกนใน (Inner core): สวมแกนฟอยล์เข้าคอท่อ/ปลอกต่อให้สุดระยะ (อย่างน้อย 40 มม.) ทา มาสติกซีล หรือพัน เทปฟอยล์เกรด HVAC รอบ 360°
- แคลมป์: รัดแคลมป์โลหะทับรอยซีลให้แน่น (ถ้าเป็นจุดวิกฤตใช้ สองแคลมป์ เว้นระยะกันคลาย)
- ฉนวน + แจ็กเก็ต: ดึงฉนวนและแจ็กเก็ตนอกกลับมาครอบคอท่อให้มิด รัดด้วยแคลมป์/สายรัด แล้วปิดผนึกแจ็กเก็ตด้วยเทปฟอยล์ ให้ต่อเนื่อง 360° เพื่อความเป็น vapor barrier (กันไอน้ำ) ที่สมบูรณ์
หลีกเลี่ยงเทปผ้า/เทปยางทั่วไป เพราะเสื่อม/หลุดง่าย ไม่กันไอน้ำ
สรุปการใช้งานและการบำรุงรักษา
ท่อลมแอร์หุ้มฉนวน 16K (ใยแก้วหนา 25 มิล) เป็นท่อเฟล็กซ์ที่ออกแบบมาเพื่อการใช้งานในระบบปรับอากาศโดยเฉพาะ โครงสร้างภายในประกอบด้วยท่ออลูมิเนียมฟอยล์ที่ยืดหยุ่นและทนทาน หุ้มด้วยฉนวนใยแก้วความหนา 25 มิลลิเมตร เพื่อช่วยป้องกันการสูญเสียความเย็นและลดการควบแน่นของไอน้ำบนผิวท่อ ด้านนอกเคลือบด้วยชั้นฟอยล์หรือฟิล์มเสริมความแข็งแรงเพื่อป้องกันความชื้นและฝุ่น จึงเหมาะสำหรับการติดตั้งในอาคารที่ต้องการประสิทธิภาพการส่งลมเย็นสูง ทั้งยังช่วยประหยัดพลังงานและยืดอายุการใช้งานของระบบแอร์ได้อย่างมีประสิทธิภาพ
