เคเบิ้ลแกลนนิกเกิล M12 (Nicke Brass)
เคเบิ้ลแกลนทองเหลือง คืออุปกรณ์ที่ใช้ยึด จับ และป้องกันสายไฟหรือสายเคเบิ้ลให้ติดตั้งเข้ากับตู้ไฟ เครื่องจักร หรืออุปกรณ์ไฟฟ้าได้อย่างมั่นคง โดยมีเกลียวมาตรฐานขนาด M16 ที่เหมาะกับการรัดสายไฟขนาดเล็กถึงกลาง วัสดุทำจาก ทองเหลือง (Brass) ที่ผ่านการชุบนิกเกิล (Nickel Plated) ทำให้มีความแข็งแรงสูง ทนทานต่อการกัดกร่อน ความชื้น และสารเคมีได้ดี จึงสามารถใช้งานได้ในอุตสาหกรรม
เคเบิ้ลแกลนนิกเกิลคืออุปกรณ์อะไร?
เคเบิ้ลแกลนนิกเกิล คือข้อต่อสำหรับ “ยึด-รัด-ผนึก” สายไฟ/สายสัญญาณเมื่อผ่านผนังตู้คอนโทรล กล่องไฟฟ้า หรือเครื่องจักร โดยคำว่า “นิกเกิล” ในทางตลาดมักหมายถึง (Nickel-plated Brass Cable gland) ซึ่งให้ทั้งความแข็งแรงเชิงกลและการป้องกันการกัดกร่อน ใช้เพื่อกันฝุ่น กันน้ำ และทำหน้าที่ strain relief ลดแรงดึงที่กระทำกับสาย ให้การเดินสายปลอดภัยและเป็นระเบียบตามหลักวิศวกรรมไฟฟ้า

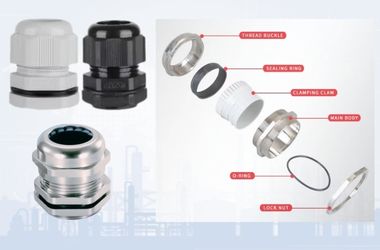

โครงสร้างและวัสดุเคเบิ้ลแกลนทองเหลือง
เคเบิ้ลแกลนนิกเกิล โครงสร้างหลักประกอบด้วยตัวเรือนโลหะ (brass ชุบนิกเกิล), ฝาครอบกดสาย, ชุดคีบจับ (clamping insert), ซีลยาง ภายใน และ O-ring ด้านหน้าเพื่อผนึกกับผนังตู้ เกลียวที่มีให้เลือกได้แก่ M (Metric), PG และ NPT ครอบคลุมงานอุตสาหกรรมสากล การชุบนิกเกิลทำให้ผิว แข็ง เรียบ เงางาม ทนการขีดข่วนและชะลอการเกิดออกซิเดชัน/คราบเขียวของทองเหลืองเดิม
ทองเหลือง (Brass) ซึ่งผ่านกระบวนการ ชุบนิกเกิล (Nickel Plating) ทำให้ผิวแข็งแรงและทนทานต่อการกัดกร่อนดีกว่าทองเหลืองธรรมดา ตัวแกลนมีหลายส่วนประกอบ เช่น
- น็อตล็อก (Locknut) สำหรับยึดกับตู้หรือแผง
- บอดี้ (Body) ที่เป็นส่วนหลักของเกลียว M12
- ซีลยาง (Sealing Rubber / O-Ring) ทำหน้าที่กันน้ำ กันฝุ่น และยึดสายไฟให้แน่น
- โคลนแคลมป์ (Clamping Insert) ที่ช่วยกดสายไฟให้มั่นคง
ตัวอย่างผลงาน - ส่งมอบตูู้ไฟฟ้ากรุงเทพ และต่างจังหวัด
ตัวอย่างผลงาน - ส่งมอบตูู้ไฟฟ้ากรุงเทพ และต่างจังหวัด

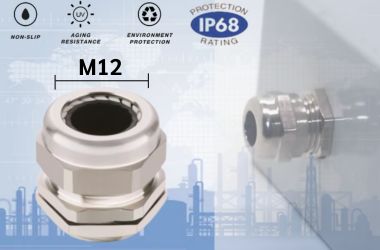

ทำไมเคเบิ้ลแกลนนิกเกิลถึงสำคัญ
จุดผ่านสายคือ “จุดเปราะ” ของระบบ หากผนึกไม่ดี น้ำ ฝุ่น ไอเคมี และแรงดึงจะเข้าสู่อุปกรณ์ได้ง่าย เสี่ยง ลัดวงจร หยุดเครื่อง และความเสียหายต่อฉนวน แกลนนิกเกิลให้ความทนทานต่อสภาพแวดล้อม (ชื้น/ไอเค็ม/น้ำมัน) และต่อแรงสั่นสะเทือนได้ดีกว่าแกลนพลาสติกทั่วไป งานกลางแจ้ง โซลาร์ ปั๊ม มอเตอร์ อินเวอร์เตอร์ และเครื่องจักรจึงนิยมใช้เพื่อเพิ่ม ความน่าเชื่อถือและอายุใช้งาน ของระบบ
เลือกสเปกให้ถูกก่อนติดตั้ง
- เริ่มจากเลือก Cable gland ให้ ตรงช่วงรัดสาย (Clamping range) ของสายจริง วัดเส้นผ่านศูนย์กลางนอก (OD) ด้วยเวอร์เนียร์ อย่าอ้างเฉพาะเบอร์สาย จากนั้นเลือก ชนิดเกลียว ให้ตรงกับรูเจาะ/อุปกรณ์ (M, PG หรือ NPT) และเลือกรุ่น ระดับ IP ที่ต้องการ (เช่น IP66–IP68) รวมถึงชนิดซีลยาง (NBR/EPDM/ซิลิโคน) ให้เหมาะอุณหภูมิ/สารเคมี ตรวจคู่มือผู้ผลิตเพื่อทราบ แรงบิดขัน (Torque) ที่แนะนำสำหรับทั้งบอดี้และฝาครอบ
- เจาะรูตามสเปกของเกลียว/รุ่น (ขนาดรูมักต่างกันระหว่าง M/PG/NPT) แล้ว ลบคม–เฉือนมุม (chamfer/deburr) เพื่อไม่ให้บาดฉนวนสาย ทำความสะอาดผิวแผงให้แห้งและเรียบ วาง O-ring ที่หน้าหน้าแปลนของแกลนให้เข้าร่องก่อนสอดเข้าแผง หากแผงไม่มีเกลียว ใช้ ล็อกนัต ด้านในและอาจเสริมแหวนสปริง/แหวนหยักเพื่อกันคลาย (หากต้องการกราวด์ตัวเรือน ควรใช้ earth tag หรือแหวนต่อสายดินตามมาตรฐานหน้างาน)
- จัดสายให้ตรง ไม่บิดงอและสะอาด วัด OD ตำแหน่งที่จะถูกบีบโดยซีลให้แน่ใจว่าเป็นส่วนของ ปลอกนอก (jacket) ไม่ใช่ชั้นฉนวนแกน ในกรณีต้องปอกสาย ให้ หลีกเลี่ยงการบาก/เฉือนปลอก จนบางเกินไป; สำหรับสายถักชิลด์หรือสายหุ้มเหล็ก (armoured) ต้องเลือกรุ่นแกลนที่รองรับโดยเฉพาะ (EMC/armoured type) ห้ามฝืนใช้รุ่นทั่วไป เพราะจะผนึกไม่อยู่และเสี่ยงชำรุด
- สอดบอดี้ของแกลนจากด้านนอกให้ O-ring แนบสนิทกับผนัง แล้วขันล็อกนัตจากด้านในตามแรงบิดที่ผู้ผลิตระบุ จัดแนวให้ปากแกลนชี้ตามทิศเดินสายเพื่อลดการงอ สำหรับเกลียว NPT (ทรงกรวย) อาจใช้เทปซีล/น้ำยาซีลเกลียวที่ผู้ผลิตอนุญาตเพื่อเพิ่มความแน่นน้ำ หลีกเลี่ยงซีลแลคที่ทำลายยางหรือผิวชุบนิกเกิล
- สอดสายเข้าแกลนจนเลยระยะที่คู่มือกำหนด ตรวจว่าพื้นที่ที่ซีลจะบีบ เป็นปลอกนอกเต็มหน้า ไม่มีขั้นหรือรอยบาก จากนั้นขัน ฝาครอบกดสาย (dome/cap nut) ตามแรงบิดแนะนำ สังเกตการบีบตัวของซีลต้องสม่ำเสมอรอบวง (ไม่โป่งด้านเดียว) จัด รัศมีโค้ง (bend radius) ให้เหมาะสม หลีกเลี่ยงการตึงสาย และถ้าจำเป็นให้ติด สายกันงอ (strain-relief boot) เพิ่ม
วิธีเลือกให้ตรงงานพิจารณา 6 ประเด็นหลัก
(1) ช่วงรัดสาย (Clamping range) ต้องครอบคลุมเส้นผ่านศูนย์กลางสายจริง (วัด OD ด้วยเวอร์เนียร์) (2) ชนิดเกลียว ให้ตรงกับรูเจาะ: M/PG/NPT (3) ระดับการป้องกัน IP—รุ่นโลหะมักมีทางเลือก IP66–IP68 ขึ้นกับผู้ผลิตและการติดตั้ง (4) ชนิดซีลยาง: NBR/EPDM/ซิลิโคน ให้เหมาะอุณหภูมิและสารเคมี (5) ความหนาแผง/มีล็อกนัต-O-ring ครบ และ (6) เงื่อนไขพิเศษ เช่น ต้องการป้องกันการงอ (strain relief boot), รีดิวเซอร์/เอนลาร์จเจอร์ปรับขนาดเกลียว หรือใช้งานเขตอันตรายที่ต้องรุ่น Ex ตาม ATEX/IECEx (ถ้ามีความเสี่ยงระเบิด)
คุณสมบัติหลักของเคเบิ้ลแกลนนิกเกิล ได้แก่
- ความแข็งแรงสูง: ทองเหลืองเป็นวัสดุที่แข็งแรงกว่าพลาสติก และเมื่อเคลือบนิกเกิลแล้วจะยิ่งทนต่อแรงกระแทกและการเสียดสี
- ป้องกันการกัดกร่อน: การชุบนิกเกิลช่วยให้ทนทานต่อสภาพแวดล้อมที่มีความชื้น น้ำมัน หรือสารเคมี
- ป้องกันฝุ่นและน้ำ (IP68): หลายรุ่นออกแบบให้กันน้ำ กันฝุ่นได้ดี เหมาะกับงานกลางแจ้งหรือในพื้นที่ที่มีสภาพแวดล้อมรุนแรง
- รองรับสายไฟหลายประเภท: ใช้ได้ทั้งกับสายไฟกลมทั่วไป สายหุ้มเกราะ (Armoured Cable) และสายที่ใช้ในอุตสาหกรรมหนัก
- เกลียวมาตรฐานหลากหลาย: มีทั้งแบบเกลียว M, PG และ NPT ให้เลือกตามลักษณะงานและประเทศที่ใช้งาน
การใช้งานทั่วไป
- ตู้ควบคุมไฟฟ้า (Control Panel / Junction Box)
- โรงงานอุตสาหกรรม, โรงกลั่นน้ำมัน, โรงงานเคมี
- งานติดตั้งภายนอกอาคารที่ต้องการความทนทานต่อสภาพอากาศ
- งานเครื่องจักรกล และอุปกรณ์ที่มีการสั่นสะเทือนสูง
สรุปการใช้งานและการบำรุงรักษา
เคเบิ้ลแกลนนิกเกิล (Nickel Plated Brass Cable Gland) คืออุปกรณ์สำหรับยึดและป้องกันสายไฟหรือสายเคเบิ้ลที่ใช้ในงานติดตั้งระบบไฟฟ้าและงานอุตสาหกรรม โดยตัวแกลนด์ผลิตจากทองเหลือง (Brass) แล้วเคลือบผิวด้วยนิกเกิล (Nickel Plating) เพื่อเพิ่มความทนทานต่อการกัดกร่อน ความแข็งแรง และช่วยให้มีอายุการใช้งานที่ยาวนานขึ้น
