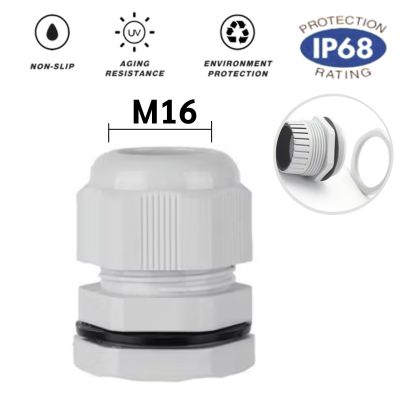

เคเบิ้ลแกลนพลาสติกสีขาว M16
ผลิตจาก Polyamide 66 (PA66) ที่มีคุณสมบัติแข็งแรง ทนต่อแรงดึงและแรงกระแทกได้ดี ตัววัสดุยังทนต่อสารเคมี น้ำมัน และรังสี UV จึงใช้งานได้ทั้งในอาคารและกลางแจ้ง สีขาวช่วยให้มองเห็นตำแหน่งการติดตั้งชัดเจน และเหมาะกับงานระบบที่ต้องการความเรียบร้อย
มาตรฐานการป้องกันฝุ่นและน้ำ
เคเบิ้ลแกลน พลาสติกหลายรุ่นมาพร้อมมาตรฐาน IP68 ซึ่งหมายความว่ากันฝุ่นได้ 100% และกันน้ำได้แม้จมอยู่ในน้ำระยะเวลาหนึ่ง การมีซีลยางคุณภาพสูงช่วยให้ติดตั้งได้อย่างมั่นใจในสภาพแวดล้อมที่เสี่ยงต่อความชื้นหรือฝุ่นละออง ทำหน้าที่ยึดสายไฟหรือสายสัญญาณเข้ากับตู้ไฟ กล่องควบคุม หรือชิ้นงานโดยให้สายหยุดนิ่งไม่หลุด พร้อมสร้างจุดซีลระหว่างสายกับผนังตู้เพื่อป้องกันฝุ่นและน้ำ (รวมถึงทำหน้าที่เป็น strain relief ป้องกันการดึงฉนวนสายไฟ)
โครงสร้างและชิ้นส่วนหลักเคเบิ้ลแกลนพลาสติกสีขาว M16
ปกติประกอบด้วยตัวเรือนเกลียว (body), แหวนซีลด้านใน (gland insert/boots), แหวนล็อกหรือนัท และถ้ามีรุ่นกันน้ำจะมีโอริงหรือซีลเสริม ชิ้นส่วนทั้งหมดทำจาก PA66 รุ่นสีขาวที่ให้รูปลักษณ์เรียบร้อยและน้ำหนักเบา PA66 (Polyamide 66) ให้ความแข็งแรงเชิงกลสูง ทนต่อแรงดึงและแรงกระแทกได้ดี เหมาะกับงานที่ต้องการความทนทานเชิงกล มีความต้านทานความร้อนระดับปานกลาง ทนต่อรังสียูวีและสารเคมีบางชนิดเมื่อเทียบกับพลาสติกทั่วไป และไม่แตกง่ายเหมือนพลาสติกบางประเภท
วัสดุและโครงสร้าง ชิ้นส่วนหลักประกอบด้วย ตัวเรือน (Body) และ น็อตล็อก (Lock Nut) จาก PA66, โอริง/แหวนซีล (O-ring/Seal) มักเป็น NBR หรือ EPDM, ชุดคลอว์ (Claw) สำหรับยึดสาย และ ฝาครอบรัดสาย (Sealing Nut) โครงสร้างแบบขันบีบทำให้ซีลรอบแจ็กเก็ตสายได้แน่นโดยไม่ทำลายฉนวน คุณสมบัติเฉพาะของ PA66 คือทนแรงดึง–การสึกถูดี ใช้งานอุณหภูมิทั่วไปประมาณ -40°C ถึง ~100°C และไม่เป็นสนิมเหมือนโลหะ
- ป้องกันฝุ่นและน้ำได้อย่างมีประสิทธิภาพ
- ทนความร้อน -40°C ถึง 100°C
- น้ำหนักเบาและติดตั้งง่าย
- คงทนต่อสารเคมี น้ำมัน และแอลกอฮอล์บางชนิด
- มีให้เลือกหลายขนาด เช่น M12, M16, M20, PG, NPT
ตัวอย่างผลงาน - ส่งมอบตูู้ไฟฟ้ากรุงเทพ และต่างจังหวัด
ตัวอย่างผลงาน - ส่งมอบตูู้ไฟฟ้ากรุงเทพ และต่างจังหวัด

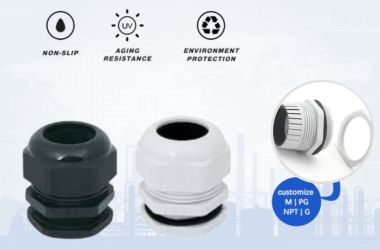

ขนาดและความเข้ากันได้ Cable gland M16
Cable gland Plastic การระบุขนาดเกลียวแบบเมตริก (Metric Thread) ขนาด 16 มิลลิเมตร ซึ่งเป็นมาตรฐานสากลในการกำหนดขนาดและรูเจาะบนตู้ไฟหรืออุปกรณ์ไฟฟ้า เพื่อให้มั่นใจว่าเมื่อทำการติดตั้ง ตัวแกลนจะล็อกพอดีกับรูเจาะและซีลได้แน่นสนิท โดยทั่วไป จะรองรับสายไฟหรือสายสัญญาณที่มีเส้นผ่านศูนย์กลางภายนอก (Outer Diameter) ประมาณ 4–8 มิลลิเมตร ทั้งนี้ขึ้นอยู่กับรุ่นและผู้ผลิต บางรุ่นอาจมีแหวนซีลหลายขนาดเพื่อปรับให้เหมาะกับสายไฟที่แตกต่างกัน
1. ความสำคัญของขนาด M16 ขนาด M16 เป็นขนาดกลางที่ได้รับความนิยมสูง เพราะรองรับสายไฟหรือสายสัญญาณขนาดเล็กถึงกลางได้หลายประเภท เหมาะสำหรับระบบไฟฟ้าทั่วไปในโรงงาน อาคารพาณิชย์ หรือแม้แต่การติดตั้งระบบเครือข่ายในอาคารสำนักงาน
2. การเลือกขนาดสายให้เหมาะสม ก่อนเลือก Cable gland M16 ควรตรวจสอบเส้นผ่านศูนย์กลางภายนอกของสายไฟ (Outer Diameter) ให้ตรงกับช่วงที่ผู้ผลิตกำหนด เช่น 4–8 มม. หรือ 5–10 มม. หากเลือกไม่ถูกต้อง อาจทำให้สายไฟหลวมจนกันน้ำไม่ได้ หรือบีบสายแน่นเกินไปจนฉนวนเสียหาย
3. ความเข้ากันได้กับอุปกรณ์ต่าง ๆ ติดตั้งได้กับอุปกรณ์ที่เจาะรูเกลียว M16 หรือเจาะรูเรียบพร้อมนัทล็อกด้านใน เช่น ตู้คอนโทรล, กล่องกันน้ำ, ตู้ MDB หรือแม้แต่เครื่องจักรที่ต้องการซีลป้องกันฝุ่นและน้ำ การออกแบบตามมาตรฐานเดียวกันช่วยให้ติดตั้งง่ายและปลอดภัย
4. ประโยชน์จากความเข้ากันได้สูง เพราะขนาด M16 เป็นมาตรฐานสากล ทำให้สามารถหาซื้ออะไหล่หรืออุปกรณ์เสริมได้ง่าย ไม่ว่าจะเป็นแหวนซีล, น็อตล็อก หรือแม้แต่เคเบิ้ลแกลนจากผู้ผลิตคนละแบรนด์ก็ยังสามารถใช้งานร่วมกันได้ถ้าเป็นมาตรฐาน M16
5. รองรับการอัปเกรดหรือเปลี่ยนใหม่ในอนาคต เมื่อมีมาตรฐานขนาดเดียวกัน การบำรุงรักษาหรือเปลี่ยนแกลนในอนาคตทำได้ง่ายขึ้น ไม่ต้องดัดแปลงตู้ไฟหรือเครื่องจักร ช่วยลดเวลาหยุดระบบและลดค่าใช้จ่ายในการบำรุงรักษา

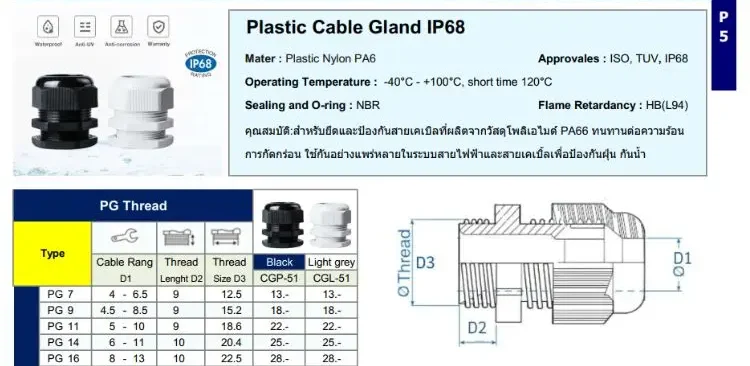

| รุ่น (Type) | ช่วงขนาดสาย (D1) | ขนาดเกลียว (D3) | ราคา/หน่วย (บาท) |
| PG 7 | 4 – 6.5 mm | 12.5 mm | 13.- |
| PG 9 | 4.5 – 8.5 mm | 15.2 mm | 18.- |
| PG 11 | 5 – 10 mm | 18.6 mm | 22.- |
| PG 14 | 6 – 11 mm | 20.4 mm | 25.- |
| PG 16 | 8 – 13 mm | 22.5 mm | 28.- |
| PG 19 | 12 – 15 mm | 24 mm | สอบถาม |
| PG 21 | 13 – 18 mm | 28.3 mm | 38.- |
| PG 25 | 16 – 21 mm | 37 mm | สอบถาม |
| PG 29 | 18 – 25 mm | 37 mm | 65.- |
| PG 36 | 23 – 32 mm | 47 mm | 120.- |
| PG 42 | 30 – 38 mm | 54 mm | 150.- |
| PG 48 | 37 – 44 mm | 59.3 mm | 180.- |
| PG 63 | 42 – 52 mm | 70 mm | 250.- |

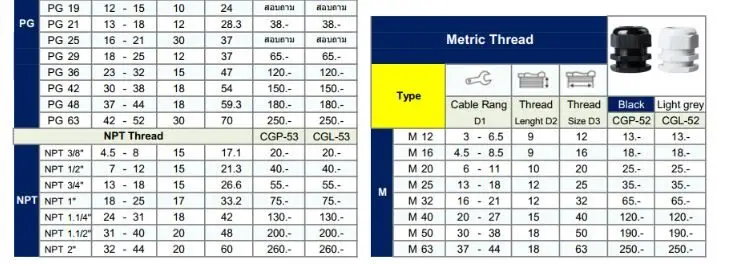

| รุ่น (Type) | ช่วงขนาดสาย (D1) | ขนาดเกลียว (D3) | ราคา/หน่วย (บาท) |
| M 12 | 3 – 6.5 mm | 12 mm | 13.- |
| M 16 | 4.5 – 8.5 mm | 16 mm | 18.- |
| M 20 | 6 – 11 mm | 20 mm | 25.- |
| M 25 | 13 – 18 mm | 25 mm | 35.- |
| M 32 | 16 – 21 mm | 32 mm | 65.- |
| M 40 | 20 – 27 mm | 40 mm | 120.- |
| M 50 | 30 – 38 mm | 50 mm | 190.- |
| M 63 | 37 – 44 mm | 63 mm | 250.- |
| รุ่น (Type) | ช่วงขนาดสาย (D1) | ขนาดเกลียว (D3) | ราคา/หน่วย (บาท) |
| NPT 3/8″ | 4.5 – 8 mm | 17.1 mm | 20.- |
| NPT 1/2″ | 7 – 12 mm | 21.3 mm | 40.- |
| NPT 3/4″ | 13 – 18 mm | 26.6 mm | 55.- |
| NPT 1″ | 18 – 25 mm | 33.2 mm | 75.- |
| NPT 1.1/4″ | 24 – 31 mm | 42 mm | 130.- |
| NPT 1.1/2″ | 31 – 40 mm | 48 mm | 200.- |
| NPT 2″ | 32 – 44 mm | 60 mm | 260.- |
เคเบิ้ลแกลนพลาสติกสีขาวคืออะไร? ทำไมจึงสำคัญกับงานไฟฟ้า
ความหมายของมาตรฐานเกลียว M16 คือเกลียวแบบเมตริก (Metric Thread) ที่มีขนาดเส้นผ่านศูนย์กลางภายนอก 16 มิลลิเมตร เป็นมาตรฐานสากลที่ใช้ในการระบุขนาดเกลียวและรูเจาะในตู้ไฟหรือกล่องควบคุม เพื่อให้ติดตั้งเข้ากันได้พอดีและมั่นใจได้ว่าการซีลสายไฟจะป้องกันน้ำและฝุ่นได้อย่างมีประสิทธิภาพ ช่วยให้การติดตั้งและบำรุงรักษาทำได้ง่ายขึ้น เพราะอุปกรณ์จากผู้ผลิตต่างแบรนด์ที่ใช้มาตรฐาน M16 สามารถใช้งานร่วมกันได้โดยไม่ต้องปรับแก้ไขตู้ไฟหรือเครื่องจักร ทำให้ระบบไฟฟ้ามีความยืดหยุ่นและลดความยุ่งยากในการซ่อมบำรุง
1. การยึดสายไฟให้แน่นหนา ช่วยยึดสายไฟหรือสายสัญญาณให้แน่นกับตู้ไฟ กล่องควบคุม หรือเครื่องจักร ป้องกันไม่ให้สายเคลื่อนหรือหลุดออกจากตำแหน่ง ซึ่งช่วยลดความเสียหายที่อาจเกิดจากแรงดึงหรือแรงสั่นสะเทือนในระบบไฟฟ้า
2. การป้องกันฝุ่นและน้ำ เมื่อใช้ Cable gland ที่มีซีลกันน้ำตามมาตรฐาน IP68 จะสามารถป้องกันฝุ่นและน้ำเข้าสู่ตู้ไฟได้อย่างมีประสิทธิภาพ ทำให้เหมาะสำหรับงานกลางแจ้ง งานในโรงงานที่มีความชื้นสูง หรือพื้นที่ที่มีฝุ่นละอองมาก
3. การจัดระเบียบสายไฟ ช่วยให้การเดินสายไฟเป็นระเบียบเรียบร้อย เพราะสามารถรวบสายไฟให้เข้าสู่ตู้ควบคุมจากตำแหน่งเดียวกัน ลดความยุ่งเหยิงของสายไฟ และช่วยให้การบำรุงรักษาในอนาคตทำได้ง่ายขึ้น
4. รองรับงานระบบควบคุมและอัตโนมัติ เหมาะกับงานระบบ PLC, Sensor, และระบบควบคุมอัตโนมัติ ที่ต้องการเดินสายสัญญาณหลายเส้นไปยังตู้ควบคุม โดยยังคงป้องกันน้ำ ฝุ่น และแรงดึงที่อาจทำให้สายสัญญาณเสียหาย
5. ใช้กับตู้ MDB และตู้กระจายไฟ ในงานระบบไฟฟ้าขนาดใหญ่ เช่น ตู้ MDB (Main Distribution Board) หรือ ตู้ย่อย (Sub Distribution Board) ช่วยปกป้องจุดเชื่อมต่อสายไฟและลดความเสี่ยงไฟฟ้าลัดวงจรจากความชื้นหรือฝุ่น
6. ใช้งานในสภาพแวดล้อมอุตสาหกรรม ผลิตจาก PA66 ที่ทนต่อสารเคมี น้ำมัน และแรงกระแทก จึงเหมาะสำหรับงานในโรงงานอุตสาหกรรม เช่น ระบบสายไฟของเครื่องจักร, สายสัญญาณของอุปกรณ์ควบคุม หรือระบบสื่อสารภายในโรงงาน
สรุปการใช้งานและการบำรุงรักษา
เคเบิ้ลแกลนพลาสติกสีขาว M16 ใช้สำหรับยึดและปกป้องสายไฟหรือสายสัญญาณที่เข้าสู่ตู้ไฟฟ้า กล่องควบคุม และเครื่องจักรในอุตสาหกรรม จุดเด่นคือช่วยกันน้ำ กันฝุ่น และป้องกันแรงดึงที่อาจทำให้สายไฟเสียหาย เหมาะสำหรับงานระบบไฟฟ้าอาคาร งานตู้ MDB งานระบบควบคุมอัตโนมัติ ไปจนถึงงานกลางแจ้งที่ต้องการความทนทานต่อสภาพแวดล้อม
สรุปการบำรุงรักษา
- ตรวจสอบความแน่นหนา ของตัวล็อกและซีลกันน้ำเป็นระยะ เพื่อให้ยังคงประสิทธิภาพการป้องกันฝุ่นและน้ำ
- ทำความสะอาดคราบฝุ่นและสิ่งสกปรก บริเวณรอบ ๆ เพื่อป้องกันการอุดตันและการเสื่อมสภาพของวัสดุ
- หากพบว่าซีลยางหรือเกลียว มีรอยฉีกขาดหรือสึกหรอ ควรเปลี่ยนทันทีเพื่อคงมาตรฐานการป้องกัน
- ตรวจสอบความเข้ากันได้กับสายไฟ ที่ใช้งานอยู่ โดยเฉพาะกรณีมีการเปลี่ยนขนาดหรือประเภทสายไฟใหม่
- เก็บสำรอง อะไหล่ M16 ไว้สำหรับเปลี่ยนในกรณีฉุกเฉิน เพื่อความต่อเนื่องในการใช้งาน
