รางกระดูกงู ด้วยการออกแบบที่คำนึงถึงอายุการใช้งานที่ยาวนานและการติดตั้งที่ง่าย รางกระดูกงูรุ่นนี้จึงเหมาะสำหรับเครื่อง CNC, แขนกลโรบอท, เครื่องพิมพ์อุตสาหกรรม และระบบสายพานลำเลียงทุกประเภท ช่วยลดค่าใช้จ่ายในการซ่อมบำรุงสายไฟและลดเวลา Down-time ของเครื่องจักรได้อย่างมีประสิทธิภาพ สนใจสอบถามข้อมูลเพิ่มเติมหรือขอใบเสนอราคา กรุณาตรวจสอบขนาดภายในที่ต้องการ (Inside Height x Width) เพื่อให้เหมาะสมกับจำนวนสายไฟของคุณ พร้อมระบุรูปแบบที่ต้องการ (แบบโปร่ง หรือ แบบทึบ) เพื่อประสิทธิภาพสูงสุดในการใช้งาน
| ซีรีส์ (Type) | ขนาดภายใน (HxW) | ขนาดภายนอก (HxW) | รัศมีการดัดโค้ง (Bending Radius) |
| Series 25 | เริ่มต้น 25×25 ถึง 25×103 | 40.5×46 ถึง 40.5×124 | 55, 75, 100, 125, 150 |
| Series 35 | เริ่มต้น 35×50 ถึง 35×300 | 54×80 ถึง 54×330 | 75, 100, 125, 150, 200, 250, 300 |
| Series 45 | เริ่มต้น 45×50 ถึง 45×300 | 65×83 ถึง 65×333 | 100, 125, 150, 200, 250, 300, 350 |
| Series 56 | เริ่มต้น 56×75 ถึง 56×400 | 83×114 ถึง 83×439 | 150, 200, 250, 300, 350, 400 |
| Series 62 | เริ่มต้น 62×100 ถึง 62×300 | 106×166 ถึง 106×366 | 125, 150, 200, 250, 300, 350, 400 |
| Series 80 | เริ่มต้น 80×75 ถึง 80×400 | 107×115 ถึง 107×440 | 125, 150, 200, 250, 300, 350, 400 |
Series 35 (ความสูงภายใน 35 mm)
| ขนาดภายใน (H x W) | ขนาดภายนอก (H x W) | ราคา Bridge (บาท) | ราคา End Bracket |
| 35 x 50 mm | 54 x 80 mm | 1,690.- | 200.- |
| 35 x 75 mm | 54 x 105 mm | 1,890.- | 200.- |
| 35 x 100 mm | 54 x 130 mm | 2,050.- | 200.- |
| 35 x 125 mm | 54 x 155 mm | 2,150.- | 200.- |
| 35 x 150 mm | 54 x 180 mm | 2,350.- | 200.- |
Bending Radius (R): 75, 100, 125, 150, 200, 250, 300
Series 45 (ความสูงภายใน 45 mm)
| ขนาดภายใน (H x W) | ขนาดภายนอก (H x W) | ราคา Bridge (บาท) | ราคา End Bracket |
| 45 x 50 mm | 65 x 83 mm | 1,980.- | 250.- |
| 45 x 75 mm | 65 x 108 mm | 2,100.- | 250.- |
| 45 x 100 mm | 65 x 133 mm | 2,390.- | 250.- |
| 45 x 125 mm | 65 x 158 mm | 2,750.- | 250.- |
| 45 x 150 mm | 65 x 183 mm | 3,200.- | 250.- |
Bending Radius (R): 100, 125, 150, 200, 250, 300, 350
ในโลกของอุตสาหกรรมการผลิตสมัยใหม่ ความเสถียรของเครื่องจักรไม่ได้ขึ้นอยู่กับเพียงแค่ซอฟต์แวร์หรือมอเตอร์ประสิทธิภาพสูงเท่านั้น แต่ยังรวมไปถึงระบบจัดการสายไฟและสายส่งกำลัง (Cable & Hose Management) ที่ต้องทำงานภายใต้สภาวะการเคลื่อนที่ซ้ำไปซ้ำมาอย่างต่อเนื่อง Plastic Cable Drag Chain รุ่น Heavy Duty ที่ปรากฏในข้อมูลผลิตภัณฑ์นี้ คือหัวใจสำคัญในการยืดอายุการใช้งานของระบบไฟฟ้าและนิวเมติกในโรงงาน
ข้อแนะนำในการเลือกขนาด
การเลือกวัสดุสำหรับงานโครงการขนาดใหญ่ จำเป็นต้องดูที่ตัวเลขสมรรถนะ (Specification) เป็นหลัก ท่อลมอลูมิเนียมฟอยล์ซีรีส์นี้มาพร้อมกับค่าตัวเลขที่น่าประทับใจ Pressure Resistance: รองรับแรงดันลมได้สูงถึง 3,000 Pa เหมาะสำหรับระบบ Air Handling Unit (AHU) ที่มีกำลังส่งสูง Air Velocity: ทนทานต่อความเร็วลมได้ถึง 30 เมตร/วินาที โดยไม่เกิดการฉีกขาดหรือสั่นสะเทือนจนเกิดเสียงดัง Variety of Sizes: มีขนาดให้เลือกตั้งแต่วงแคบ 4 นิ้ว สำหรับที่พักอาศัย ไปจนถึงขนาดใหญ่ 24 นิ้ว สำหรับโรงงานอุตสาหกรรม การมีตัวเลือกทั้งรุ่น 16K (AH-213) และ 24K (AH-214) ช่วยให้ผู้ออกแบบสามารถเลือกสเปกที่เหมาะสมกับงบประมาณและความต้องการในการลดเสียงหรือรักษาอุณหภูมิได้อย่างแม่นยำ
ตารางข้อมูลเชิงเทคนิคและขนาดมิติ (Comprehensive Data Table) เพื่อให้วิศวกรและผู้จัดซื้อสามารถเลือกขนาดที่เหมาะสมกับพื้นที่ติดตั้งได้ ข้อมูลด้านล่างนี้คือรายละเอียดเชิงลึกของแต่ละซีรีส์:
| Series | ขนาดภายใน (H x W) | ขนาดภายนอก (H x W) | รัศมีการดัดโค้ง (R) | ราคาเริ่มต้น (Bridge) |
| 25 | 25×25 ถึง 25×103 | 40.5×46 ถึง 40.5×124 | 55 – 150 | 1,170.- |
| 35 | 35×50 ถึง 35×150 | 54×80 ถึง 54×180 | 75 – 300 | 1,690.- |
| 45 | 45×50 ถึง 45×150 | 65×83 ถึง 65×183 | 100 – 350 | 1,980.- |
| Series | ขนาดภายใน (H x W) | ขนาดภายนอก (H x W) | รัศมีการดัดโค้ง (R) | ราคาเริ่มต้น (Bridge) |
| 56 | 56×75 ถึง 56×200 | 83×114 ถึง 83×239 | 150 – 400 | 3,500.- |
| 62 | 62×100 (รุ่นสั่งผลิต) | 106×166 | 125 – 400 | 4,380.- |
| 80 | 80×75 ถึง 80×400 | 107×115 ถึง 107×440 | 125 – 400 | สอบถามเพิ่มเติม |
การออกแบบเพื่อการใช้งานที่หลากหลาย
ผลิตภัณฑ์ถูกแบ่งออกเป็น 2 รูปแบบหลัก เพื่อตอบโจทย์หน้างานที่แตกต่างกัน:
วิศวกรรมวัสดุ: ทำไมต้อง Nylon PA6?
วัสดุหลักที่ใช้ผลิตรางกระดูกงูรุ่นนี้คือ Plastic Nylon PA6 (Polyamide 6) ซึ่งได้รับการคัดเลือกมาเพื่อรองรับงานหนักโดยเฉพาะ มีคุณสมบัติเด่นที่สำคัญ 4 ประการ:
รางกระดูกงูพลาสติก Nylon PA6 รุ่นนี้ ไม่ได้เป็นเพียงแค่อุปกรณ์เสริม แต่เป็นอุปกรณ์ป้องกันเชิงวิศวกรรมที่จำเป็นสำหรับเครื่องจักร CNC, แขนกลโรบอท, และระบบลำเลียงอัตโนมัติ ด้วยตัวเลือกมิติที่กว้างขวางและความทนทานต่อสภาวะแวดล้อมที่รุนแรง จึงเป็นตัวเลือกที่คุ้มค่าที่สุดสำหรับโรงงานอุตสาหกรรมในปัจจุบัน หมายเหตุ: สำหรับการติดตั้ง ควรเลือกใช้ End Bracket (ตัวยึดหัว-ท้าย) ที่ตรงรุ่นเพื่อการยึดเหนี่ยวที่มั่นคง โดยมีราคาเริ่มต้นตั้งแต่ 150.- ถึง 400.- บาท ตามขนาดของซีรีส์
ท่อระบายอากาศอลูมิเนียมบริสุทธิ์ คุณภาพสูง ยืดหยุ่นสูง ดัดโค้งได้ตามต้องการ เหมาะสำหรับระบบปรับอากาศ ดูดควัน และงานเป่าลมทั่วไป โครงสร้างแข็งแรงทนทาน เหมาะสำหรับเครื่องปรับอากาศ และระบบระบายอากาศต่างๆ ดัด โค้ง หรือบิดได้ง่าย โครงสร้างแข็งแรงทนทาน ใช้ได้ทั้งงานดูดควัน และงานเป่าลมทั่วไป

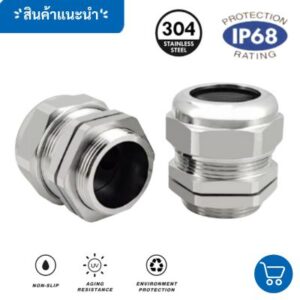

ในโลกของงานวิศวกรรมควบคุมและการติดตั้งระบบไฟฟ้าอุตสาหกรรม “เคเบิ้ลแกลน” (Cable Gland) อาจถูกมองว่าเป็นเพียงอุปกรณ์เสริมขนาดเล็ก แต่ในความเป็นจริงแล้ว มันคือปราการด่านแรกและด่านสำคัญที่สุดในการรักษาความปลอดภัยของระบบไฟฟ้าทั้งหมด โดยเฉพาะอย่างยิ่ง Stainless Steel Cable Gland เกรด 304
