กระดูกงูร้อยสายไฟสแตนเลส Chain Stainless 304

หน้าหลัก / รางกระดูกงู
Type10 รางกระดูกงู
รางกระดูกงูโปร่ง
รางกระดูกงูทึบ
Chain รางกระดูกงู
รางกระดูกงูสแตนเลส 304
แบบมาตรฐานท่อร้อยสายไฟ
กระดูกงูร้อยสายไฟสแตนเลส

ทำความรู้จัก "รางกระดูกงูสแตนเลสและเหล็ก" ตัวช่วยปกป้องสายไฟ

ในระบบเครื่องจักรที่มีการเคลื่อนที่อยู่ตลอดเวลา สิ่งที่เปราะบางที่สุดคือ สายไฟและสายไฮดรอลิก หากปล่อยให้ลากถูไปกับพื้นหรือเสียดสีกับตัวเครื่องโดยตรง จะทำให้เกิดความเสียหายและเครื่องจักรหยุดชะงักได้ กระดูกงูร้อยสายไฟสแตนเลส Chain Stainless 304 รุ่นวัสดุโลหะ จึงถูกออกแบบมาเพื่อแก้ปัญหานี้โดยเฉพาะ โดยเฉพาะในสภาพแวดล้อมที่ “พลาสติก” ทนไม่ไหว

line-cable-gland
ติดต่อทางไลน์
ขอราคาและส่วนลด

ทำไมต้องเป็นกระดูกงูร้อยสายไฟสแตนเลส 304?

รางกระดูกงูสแตนเลส โดยปกติรางกระดูกงูจะมีทั้งแบบพลาสติกและเหล็กชุบ แต่สแตนเลส 304 ถูกออกแบบมาเพื่อลบจุดอ่อนเหล่านั้น โดยมีคุณสมบัติเด่นความทนทานต่อการกัดกร่อน (Corrosion Resistance) นี่คือจุดเด่นที่สุด สแตนเลส 304 มีส่วนผสมของโครเมียมและนิกเกิลที่ช่วยสร้างชั้นฟิล์มปกป้องผิว ทำให้ทนต่อสนิมได้ดีเยี่ยม แม้ต้องสัมผัสกับความชื้น สารเคมีบางชนิด หรือการล้างทำความสะอาดด้วยน้ำบ่อยๆ  ทนทานต่ออุณหภูมิที่สุดขั้ว ต่างจากพลาสติกที่อาจกรอบแตกเมื่อเจอความร้อนสูง หรือเปราะหักเมื่อเจอความเย็นจัด รางสแตนเลส 304 สามารถทำงานได้ในช่วงอุณหภูมิกว้างมาก ตั้งแต่ -40ไปจนถึงสูงกว่า 250 โดยไม่เสียรูปทรง

ID x OD (Height)ID x OD (Width)Bending Radius (mm)Bridge (Steel)Enclosed (Steel)Stainless
16 x 3275 x 100 / Made to order50, 75, 90, 115, 1455,900.-8,850.-สอบถาม
30 x 4475 x 100 / Made to order75, 90, 115, 125, 145, 1856,400.-9,600.-สอบถาม
32 x 5675 x 100 / Made to order100, 115, 125, 145, 185, 200, 250, 3007,000.-10,500.-สอบถาม
48 x 7075 x 100 / Made to order115, 145, 200, 3007,600.-11,400.-สอบถาม
58 x 8675 x 100 / Made to order145, 200, 225, 250, 300, 3508,200.-12,300.-สอบถาม
68 x 10075 x 100 / Made to order200, 250, 300, 350, 470, 500, 575, 600, 7008,800.-13,200.-สอบถาม
86 x 12075 x 100 / Made to order200, 250, 300, 350, 450, 500, 6009,450.-14,175.-สอบถาม
112 x 11475 x 100 / Made to order250, 300, 350, 450, 490, 600, 650สอบถามสอบถามสอบถาม
152 x 20075 x 100 / Made to order400, 450, 600, 750, 800, 850, 1000สอบถามสอบถามสอบถาม
172 x 25075 x 100 / Made to order400, 450, 600, 750, 800, 1000สอบถามสอบถามสอบถาม

เทคนิคการเลือกสเปกให้ "เป๊ะ" กับหน้างาน

การเลือกกระดูกงูร้อยสายไฟสแตนเลส ไม่ใช่แค่การดูขนาดความกว้างยาว ที่วิศวกรต้องคำนวณให้แม่นยำ การคำนวณพื้นที่ภายใน (Internal Clearance) กฎเหล็กของการใช้รางกระดูกงูคือ “กฎ 10%” ความสูง: ควรเผื่อพื้นที่ว่างอย่างน้อย 10% ของเส้นผ่านศูนย์กลางสายไฟที่ใหญ่ที่สุด ความกว้าง: ควรมีระยะห่างระหว่างสายไฟแต่ละเส้น เพื่อลดการเสียดสีและความร้อนสะสม Tip: หากมีสายไฟหลายประเภท (สายส่งกำลัง + สายสัญญาณ) ควรใช้ ตัวกั้นช่อง (Separator) เพื่อแยกประเภทสาย ไม่ให้พันกันจนเกิดสัญญาณรบกวน (Interference)

ตัวอย่างผลงานส่งมอบตูู้ไฟฟ้า
ตัวอย่างผลงาน - ส่งมอบรางกระดูกงูกรุงเทพ และต่างจังหวัด
drag chain plastic18x18
กระดูกงูเหล็กร้อยสาย
กระดูกงูร้อยสายไฟ pa
PA66 Cable Chain

ตัวอย่างผลงาน - ส่งมอบตูู้ไฟฟ้ากรุงเทพ และต่างจังหวัด

ตู้เก็บของสแตนเลส
เชื่อมหูตู้ไฟฟ้าสแตนเลส
เจาะรูตู้ไฟสแตนเลส
ประตู-1-ชั้นสแตนเลสตู้

ข้อมูลทางเทคนิค (Technical Specifications)

  • วัสดุ (Material): เหล็กชุบกัลวาไนซ์ (Galvanized Steel) หรือ สแตนเลส (Stainless Steel)
  • อุณหภูมิการใช้งาน: -40 ถึง +250
  • ส่วนประกอบสนับสนุน (Supporting Board): อลูมิเนียมอัลลอยด์ฉีดขึ้นรูป (Extruded Aluminium Alloy) และ พินเหล็กอัลลอยด์ (Pinshaft Alloy)
  • มาตรฐานรองรับ: ISO, CE
  • คุณสมบัติเด่น: มีความแข็งแรงสูง ทนทานต่อการกัดกร่อน เหมาะสำหรับงานหนัก (Heavy Duty) และรองรับการเคลื่อนที่ต่อเนื่องได้โดยไม่เสียรูป

ระยะวิ่งและความเร็วกระดูกงูร้อยสายไฟสแตนเลส (Travel Distance & Speed)

รางสแตนเลส 304 มีน้ำหนักตัว (Self-weight) ค่อนข้างมาก ระยะวิ่งยาว: หากระยะวิ่งเกิน 5-10 เมตร อาจต้องใช้ ประคองราง (Guide Trough) เพื่อป้องกันไม่ให้ราง “ตกท้องช้าง” หรือเบียดกันเองขณะเคลื่อนที่ ความเร็ว สแตนเลสเหมาะกับงานที่เคลื่อนที่ความเร็วปานกลางถึงต่ำ หากเป็นงาน High-speed มากๆ ควรปรึกษาผู้เชี่ยวชาญเพื่อเลือกข้อต่อ (Pin) ชนิดพิเศษที่ทนแรงกระแทกได้ดี

หัวข้อสเปกรายละเอียดข้อมูล
ชื่อผลิตภัณฑ์Cable Drag Chain (รุ่น TST)
วัสดุหลัก (Material)เหล็กชุบกัลวาไนซ์ (Galvanized Steel) หรือ สแตนเลส (Stainless Steel)
ช่วงอุณหภูมิการใช้งาน$-40^{\circ}\text{C}$ ถึง $+250^{\circ}\text{C}$ (ทนความร้อนสูงมาก)
วัสดุโครงสร้างรองรับอลูมิเนียมอัลลอยด์ฉีดขึ้นรูป (Extruded Aluminium Alloy)
วัสดุจุดหมุน (Pin)พินเหล็กอัลลอยด์ (Pinshaft Alloy)
มาตรฐานการรับรองISO, CE
รูปแบบโครงสร้างมี 2 แบบ: แบบเปิด (Bridge) และ แบบปิดมิดชิด (Enclosed)
คุณสมบัติเด่นแข็งแรงสูง, ทนทานต่อการกัดกร่อน, เหมาะสำหรับงานหนัก (Heavy Duty)
ขนาดความสูง (ID x OD)ความกว้าง (Width)รัศมีการดัดโค้ง (Bending Radius – mm)
ขนาดเล็ก (16×32 – 30×44)75 x 100 / สั่งทำ50 ถึง 185 mm
ขนาดกลาง (32×56 – 58×86)75 x 100 / สั่งทำ100 ถึง 350 mm
ขนาดใหญ่ (68×100 – 86×120)75 x 100 / สั่งทำ200 ถึง 700 mm
ขนาดพิเศษ (112×114 – 172×250)75 x 100 / สั่งทำ250 ถึง 1,000 mm
สแตนเลสกระดูกงูร้อยสายไฟ

คำอธิบายเพิ่มเติมสำหรับช่อง “Made to order”

  • ID x OD (Width): ในตารางระบุค่ามาตรฐานคือ $75 \times 100$ มม. แต่ช่องถัดมาเขียนว่า “Made to order” หมายความว่าคุณสามารถสั่งผลิตความกว้างให้พอดีกับจำนวนสายไฟที่คุณมีได้ (ไม่ใช่แค่ 75 หรือ 100 มม. เท่านั้น)

  • Bending Radius: ยิ่งค่ารัศมี (mm) มาก รางจะโค้งกว้างขึ้น ช่วยยืดอายุการใช้งานของสายไฟไม่ให้หักในครับ

สรุปการใช้งาน

ในการจัดการระบบสายไฟและสายไฮดรอลิกสำหรับเครื่องจักรที่เคลื่อนที่ตลอดเวลา การเลือกใช้ กระดูกงูร้อยสายไฟสแตนเลส  (Cable Drag Chain) ที่เหมาะสมถือเป็นหัวใจสำคัญของการลดค่าใช้จ่ายในการซ่อมบำรุงและยืดอายุการใช้งานของเครื่องจักร โดยเฉพาะรุ่น TST ที่ถูกออกแบบมาเพื่อ “งานหนัก” โดยเฉพาะ แม้การเลือกใช้รางกระดูกงูวัสดุโลหะ (โดยเฉพาะสแตนเลส 304) จะมีการลงทุนเริ่มต้นที่สูงกว่าแบบพลาสติก แต่เมื่อพิจารณาถึง ความทนทานต่อการหักงอ, อายุการใช้งานที่ยาวนานนับสิบปี, และ การลดเวลา Downtime ของเครื่องจักร ผลลัพธ์ที่ได้คือความคุ้มค่าในระยะยาวที่เหนือกว่าอย่างชัดเจน

ข้อแนะนำเพิ่มเติม: ในการสั่งซื้อ ควรตรวจสอบค่า Bending Radius (R) ให้สัมพันธ์กับความยืดหยุ่นของสายไฟเสมอ เพื่อป้องกันปัญหา “สายไฟหักใน” ซึ่งเป็นสาเหตุหลักที่ทำให้ระบบไฟฟ้าขัดข้อง

บทความสินค้า
ตู้สแตนเลสสั่งทำ

ตู้สแตนเลสสั่งทำ (รับผลิตตู้ไฟสแตนเลสตามแบบ)

ตู้สแตนเลสช่วยเพิ่มความแข็งแรงและการป้องกันน้ำได้ดีขึ้น การเชื่อมหลังคาทำให้ตู้มีการป้องกันที่ดีกว่าตู้ที่มีการประกอบด้วยสกรูหรือยางซีล การป้องกันนี้มีมาตรฐาน IP55 หรือสูงกว่า ซึ่งหมายความว่าตู้สามารถทนต่อน้ำที่ฉีดเข้ามาจากทุกทิศทางและป้องกันฝุ่นละอองได้อย่างมีประสิทธิภาพ การออกแบบนี้ช่วยลดการรั่วซึมและการสะสมของสิ่งสกปรก ทำให้การบำรุงรักษาและทำความสะอาดเป็นเรื่องง่าย

รายละเอียด »
อลูมิเนียมฟอยล์

อลูมิเนียมฟอยล์ (ท่อฟอยด์ 3 ชั้น)

อลูมิเนียมฟอยล์ (Aluminium Foil Duct) คือ ท่อที่ใช้สำหรับการดูดควันที่ทำจากวัสดุอลูมิเนียมฟอยล์ ซึ่งมีโครงสร้างแบบยืดหยุ่นและบีบอัดได้ ท่อชนิดนี้ออกแบบมาเพื่อใช้ในระบบดูดควันและระบายอากาศ โดยมีลักษณะเป็นท่อหุ้มด้วยฟอยล์อลูมิเนียมที่เคลือบด้วยชั้นของวัสดุที่ทำให้ทนทานต่อความร้อนและการกัดกร่อน ทนต่ออุณหภูมิสูงได้ดี ซึ่งทำให้เหมาะสำหรับการใช้งานในสถานที่ที่มีความร้อน

รายละเอียด »

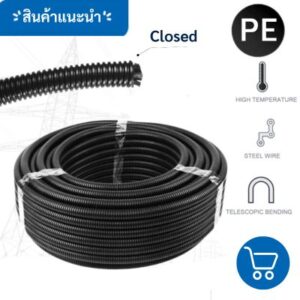

PE ท่อเฟล็กซ์ร้อยสายไฟ
